| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

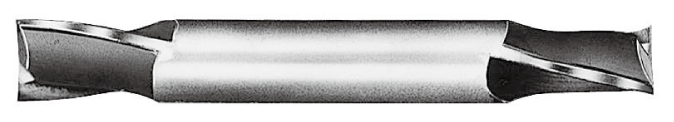

SK20508 | 三興製作所 | WM-M | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルマイナス | ハイス | - | 13 | 16.0 | 100 | 16 | 2 | 10 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
SK20509 | 三興製作所 | WM-M | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルマイナス | ハイス | - | 14 | 16.0 | 110 | 16 | 2 | 10 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
SK20510 | 三興製作所 | WM-M | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルマイナス | ハイス | - | 15 | 16.0 | 110 | 16 | 2 | 10 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
HT20781 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 3 | 4.5 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20782 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 4 | 6.0 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20783 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 5 | 7.5 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20784 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 6 | 9.0 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20785 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 7 | 10.5 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20786 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 8 | 12.0 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
HT20787 | MOLDINO | KMDH | エンドミル | キー溝用エンドミル | 両頭キー溝用エンドミルプラス | ハイス | - | 10 | 15.0 | 90 | 12 | 2 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
