| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
OS30506 | オーエスジー | CPM-TPED | エンドミル | テーパーエンドミル(スクエア) | CPM 台形ランナー | 粉末ハイス | - | 2060063060 | 5×5.2°(5°12′) | 5 | 7.5 | 60 | 8 | 2 | 5.2(5°12′) | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30507 | オーエスジー | CPM-TPED | エンドミル | テーパーエンドミル(スクエア) | CPM 台形ランナー | 粉末ハイス | - | 2060063070 | 6×8.75°(8°45′) | 6 | 8.7 | 60 | 10 | 2 | 8.75(8°45′) | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30508 | オーエスジー | CPM-TPED | エンドミル | テーパーエンドミル(スクエア) | CPM 台形ランナー | 粉末ハイス | - | 2060063080 | 8×6.717°(6°43′) | 8 | 11.0 | 70 | 12 | 2 | 6.717(6°43′) | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30509 | オーエスジー | CPM-TPED | エンドミル | テーパーエンドミル(スクエア) | CPM 台形ランナー | 粉末ハイス | - | 2060063090 | 10×5.433°(5°26′) | 10 | 13.5 | 70 | 16 | 2 | 5.433(5°26′) | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30510 | オーエスジー | CPM-TPED | エンドミル | テーパーエンドミル(スクエア) | CPM 台形ランナー | 粉末ハイス | - | 2060063100 | 12×4.767°(4°46′) | 12 | 16.0 | 70 | 16 | 2 | 4.767(4°46′) | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|

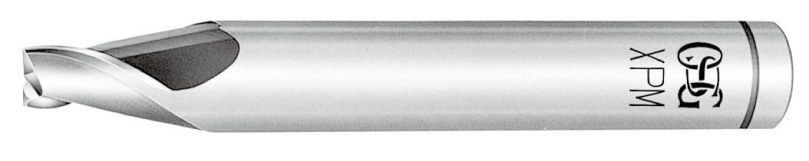

OS30511 | オーエスジー | XPM-TRC | エンドミル | テーパーエンドミル(スクエア) | XPM 台形ランナー | 粉末ハイス | - | 8404901 | 2 | 4.0 | 45 | 4 | 2 | 7 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30512 | オーエスジー | XPM-TRC | エンドミル | テーパーエンドミル(スクエア) | XPM 台形ランナー | 粉末ハイス | - | 8404902 | 2.5 | 5.0 | 45 | 4 | 2 | 7 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30513 | オーエスジー | XPM-TRC | エンドミル | テーパーエンドミル(スクエア) | XPM 台形ランナー | 粉末ハイス | - | 8404903 | 3 | 6.0 | 50 | 6 | 2 | 7 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30514 | オーエスジー | XPM-TRC | エンドミル | テーパーエンドミル(スクエア) | XPM 台形ランナー | 粉末ハイス | - | 8404904 | 3.5 | 7.0 | 50 | 6 | 2 | 7 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|
|
OS30515 | オーエスジー | XPM-TRC | エンドミル | テーパーエンドミル(スクエア) | XPM 台形ランナー | 粉末ハイス | - | 8404905 | 4 | 8.0 | 50 | 6 | 2 | 7 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
