| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
OS27767 | オーエスジー | EX-TIN-RESF | エンドミル | ラフィングエンドミル(スクエア) | TiNコーティング ラフィング ショート ファインピッチ形 | ハイス | ○ | 2060040530 | 75 | 90.0 | 192 | 42 | 6 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
OS27768 | オーエスジー | EX-TIN-RESF | エンドミル | ラフィングエンドミル(スクエア) | TiNコーティング ラフィング ショート ファインピッチ形 | ハイス | ○ | 2060040540 | 80 | 106.0 | 208 | 42 | 6 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|

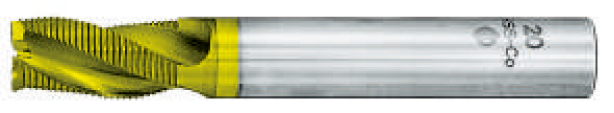

HT23101 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS6 | 6 | 15.0 | 80 | 6 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23102 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS7 | 7 | 20.0 | 90 | 8 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23103 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS8 | 8 | 20.0 | 90 | 8 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23104 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS9 | 9 | 25.0 | 100 | 10 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23105 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS10 | 10 | 25.0 | 100 | 10 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23106 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS11 | 11 | 30.0 | 110 | 12 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23107 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS12 | 12 | 30.0 | 110 | 12 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
HT23108 | MOLDINO | GFQS | エンドミル | ラフィングエンドミル(スクエア) | ＧＣファインミル ショート | ハイス | ○ | GFQS13 | 13 | 30.0 | 110 | 12 | 3 | 30 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
