| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
OS47441 | オーエスジー | CA-ETS | エンドミル | スクエアエンドミル | 3刃銅・アルミ合金用 ショート形 | 超硬ソリッド | - | 8502828 | 18 | 32.0 | 100 | 16 | 3 | 約40 | - | ◎ | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||||
|
|
OS47442 | オーエスジー | CA-ETS | エンドミル | スクエアエンドミル | 3刃銅・アルミ合金用 ショート形 | 超硬ソリッド | - | 8502829 | 19 | 32.0 | 100 | 20 | 3 | 約40 | - | ◎ | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||||
|
|
OS42988 | オーエスジー | CA-ETS | エンドミル | スクエアエンドミル | 3刃銅・アルミ合金用 ショート形 | 超硬ソリッド | - | 4060873410 | 20 | 38.0 | 105 | 20 | 3 | 約40 | - | ◎ | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||||
|

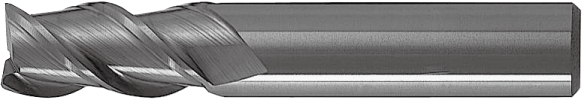

NS21861 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00300 | 3 | 8.0 | 45 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21862 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00350 | 3.5 | 10.0 | 45 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21863 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00400 | 4 | 10.0 | 45 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21864 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00450 | 4.5 | 13.0 | 50 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21865 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00500 | 5 | 13.0 | 50 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21866 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00550 | 5.5 | 13.0 | 50 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
NS21867 | 日進工具 | NE-3 | エンドミル | スクエアエンドミル | 3枚刃パワーエンドミル | 超硬ソリッド | - | 01-00113-00600 | 6 | 13.0 | 50 | 6 | 3 | 45 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
