| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

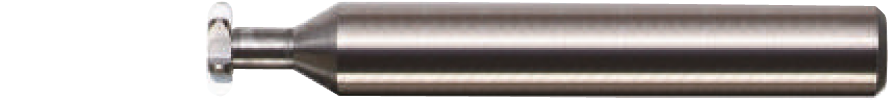

EI32512 | 栄工舎 | CSMU | カッタ(シャンク) | 外Rカッタ | スーパーミニコンベックス | 超硬ソリッド | - | CSMU+12x2 | 12 | 外R:2 | 70 | 12 | 6 | 5.5 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||||
|
|
EI32513 | 栄工舎 | CSMU | カッタ(シャンク) | 外Rカッタ | スーパーミニコンベックス | 超硬ソリッド | - | CSMU+12x2.5 | 12 | 外R:2.5 | 70 | 12 | 6 | 5.5 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||||
|
EI37900 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+5x0.25 | 5 | 外R:0.25 | 0.5 | 50 | 3 | 4 | 2.6 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37901 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+5x0.3 | 5 | 外R:0.3 | 0.6 | 50 | 3 | 4 | 2.6 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37902 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+5x0.5 | 5 | 外R:0.5 | 1.0 | 50 | 3 | 4 | 2.6 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37903 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+5x0.75 | 5 | 外R:0.75 | 1.5 | 50 | 3 | 4 | 2.6 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37904 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+5x1 | 5 | 外R:1 | 2.0 | 50 | 3 | 4 | 2.6 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37905 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+6x0.25 | 6 | 外R:0.25 | 0.5 | 50 | 3 | 4 | 2.9 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37906 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+6x0.3 | 6 | 外R:0.3 | 0.6 | 50 | 3 | 4 | 2.9 | - | ◎ | 〇 | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||
|
|
EI37907 | 栄工舎 | CSMU-S | カッタ(シャンク) | 外Rカッタ | 超硬スーパーミニコンベックススリムシャンク | 超硬ソリッド | - | CSMU-S+6x0.5 | 6 | 外R:0.5 | 1.0 | 50 | 3 | 4 | 2.9 | - | ◎ | 〇 | 〇 | ◎ | ◎ |
