| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

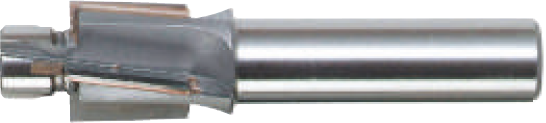

EI32079 | 栄工舎 | CCBY | カッタ(シャンク) | 座ぐりカッタ | 付刃沈めフライス Yタイプ | 超硬付刃 | - | CCBY+10 | 10 | 17.5 | 16.0 | 74 | 12 | 4 | 10.5 | 10 | 12 | - | ◎ | ◎ | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||
|
|
EI32081 | 栄工舎 | CCBY | カッタ(シャンク) | 座ぐりカッタ | 付刃沈めフライス Yタイプ | 超硬付刃 | - | CCBY+12 | 12 | 20 | 20.0 | 83 | 12 | 4 | 13 | 12 | 12 | - | ◎ | ◎ | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||
|
PL20301 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC0800 | 8 | 4 | 3 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20302 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC0900 | 9 | 4 | 3 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20303 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1000 | 10 | 4 | 3 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20304 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1100 | 11 | 4 | 5 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20305 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1200 | 12 | 4 | 5 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20306 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1300 | 13 | 4 | 5 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20307 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1400 | 14 | 4 | 6 | - | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
PL20308 | プラス工具製作所 | PHC | カッタ(シャンク) | 裏座ぐりカッタ | 背面ザグリカッター | ハイス | - | PHC1500 | 15 | 4 | 6 | - | 〇 | 〇 | 〇 | 〇 |
