| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

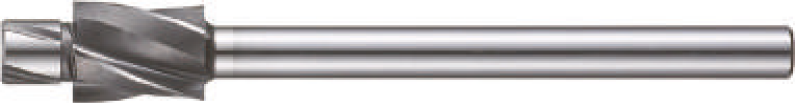

FK23461 | フクダ精工 | LS-CB | カッタ(シャンク) | 座ぐりカッタ | ロングシャンク沈めフライス | ハイス | - | LS-CB1/2 | 1/2 | 21 | 25.0 | 160 | 12 | 4 | 14 | 14 | 25 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|

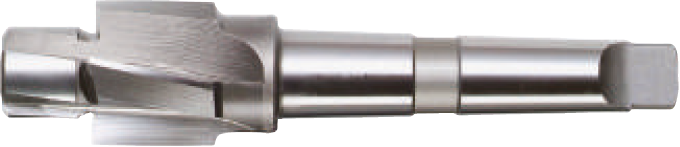

EI33280 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM18 | 18 | 29 | 24.0 | 134.5 | MT2 | 4 | 18.5 | 18 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33281 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM20 | 20 | 32 | 26.0 | 138.5 | MT2 | 4 | 21 | 21 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33282 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM22 | 22 | 35 | 28.0 | 142.5 | MT2 | 4 | 23 | 23 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33283 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM24 | 24 | 39 | 32.0 | 170 | MT3 | 4 | 25 | 25 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33284 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM30 | 30 | 48 | 38.0 | 182 | MT3 | 4 | 31.5 | 31 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33285 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM36 | 36 | 57 | 44.0 | 196 | MT3 | 4 | 37.5 | 37 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33286 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM42 | 42 | 66 | 52.0 | 210 | MT3 | 4 | 44 | 44 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33287 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM45 | 45 | 71 | 55.0 | 243 | MT4 | 4 | 47 | 47 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||
|
|
EI33288 | 栄工舎 | CB-TSM | カッタ(シャンク) | 座ぐりカッタ | 沈めフライス 六角穴付ボルト用JIS規格 テーパシャンク | ハイス | - | CB+TSM48 | 48 | 75 | 58.0 | 249 | MT4 | 4 | 50 | 50 | 12 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
