| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

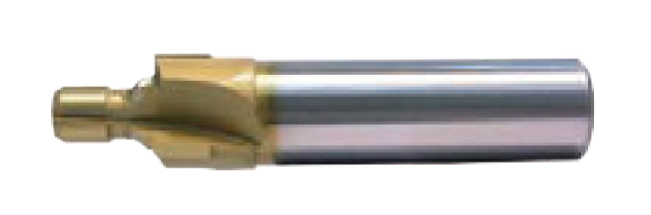

EI51519 | 栄工舎 | SSC-TiN | カッタ(シャンク) | 座ぐりカッタ | シート面カッター PF規格/UNF規格 | ハイス | ○ | SSC-TIN+3/4UNF | UNF3/4-16 | 30 | 130 | 25 | 4 | 15 | 20.65 | 17.4 | 9 | 5 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||
|
|
EI51520 | 栄工舎 | SSC-TiN | カッタ(シャンク) | 座ぐりカッタ | シート面カッター PF規格/UNF規格 | ハイス | ○ | SSC-TIN+7/8UNF | UNF7/8-14 | 34 | 130 | 25 | 4 | 15 | 24 | 20.3 | 9 | 5 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||
|

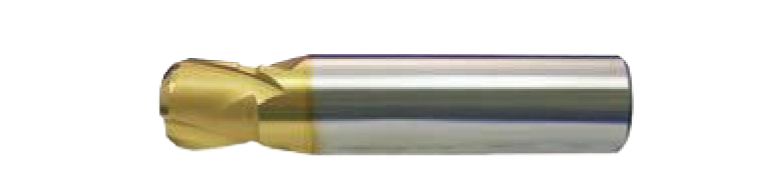

EI38544 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+1/8 | PF1/8 | 12 | 14.0 | 85 | 12 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI38545 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+1/4 | PF1/4 | 16.3 | 19.0 | 95 | 16 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI38546 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+3/8 | PF3/8 | 19.3 | 19.0 | 105 | 20 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI38547 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+1/2 | PF1/2 | 23.3 | 19.0 | 115 | 25 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI38548 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+3/4 | PF3/4 | 30.7 | 26.0 | 130 | 32 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI38549 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TiN+1" | PF1” | 36.7 | 26.0 | 130 | 32 | 2 | 15 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI51521 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TIN+3/8UNF | UNF3/ 8-24 | 11.22 | 15.0 | 85 | 12 | 2 | 12 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ | ||||||||||||||||||||||||||||||||||||||||
|
|
EI51522 | 栄工舎 | SSZC-TIN | カッタ(シャンク) | 座ぐりカッタ | シート面ザグリカッター PF規格/UNF規格 | ハイス | ○ | SSZC-TIN+7/16UNF | UNF7/16-20 | 13.13 | 19.0 | 100 | 12 | 2 | 12 | 20 | - | ◎ | 〇 | 〇 | ◎ | ◎ |
