| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

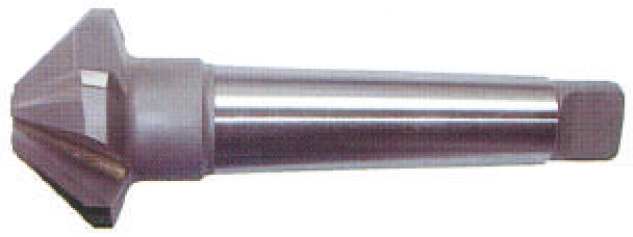

WB20334 | WEBA | 19390-0 | カッタ(シャンク) | カウンターシンク | 超硬カウンターシンク90° MTシャンク焼入鋼・超耐熱合金用 | 超硬ソリッド | - | 40 | 137 | MT3 | 5 | 90 | 14 | - | ◎ | ◎ | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20335 | WEBA | 19390-0 | カッタ(シャンク) | カウンターシンク | 超硬カウンターシンク90° MTシャンク焼入鋼・超耐熱合金用 | 超硬ソリッド | - | 50 | 147 | MT3 | 5 | 90 | 18 | - | ◎ | ◎ | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20336 | WEBA | 19390-0 | カッタ(シャンク) | カウンターシンク | 超硬カウンターシンク90° MTシャンク焼入鋼・超耐熱合金用 | 超硬ソリッド | - | 63 | 179 | MT4 | 5 | 90 | 22 | - | ◎ | ◎ | 〇 | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||||
|
PL20001 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS0460 | 4 | 50 | 4 | 60 | 2.5～3 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20002 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS0660 | 6 | 50 | 6 | 60 | 3～5 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20003 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS1060 | 10 | 55 | 8 | 60 | 5～9 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20004 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS1560 | 15 | 70 | 10 | 60 | 7～14 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20005 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS2060 | 20 | 100 | 12 | 60 | 10～19 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20006 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS2560 | 25 | 110 | 12 | 60 | 13～24 | - | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
PL20007 | プラス工具製作所 | PMS | カッタ(シャンク) | カウンターシンク(穴付) | 面取りカッター ストレートシャンク | ハイス | - | PMS3060 | 30 | 120 | 12 | 60 | 15～28 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
