| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

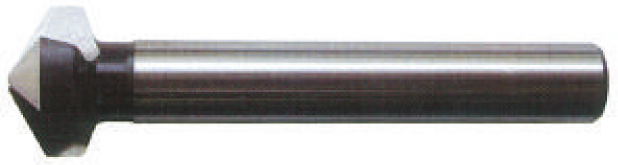

WB20430 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 6.3 | 49 | 5 | 3 | 120 | 1.5 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20203 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 8 | 49 | 6 | 3 | 120 | 2 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20204 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 12.5 | 54 | 8 | 3 | 120 | 2.8 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20205 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 14.4 | 54 | 8 | 3 | 120 | 3 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20206 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 16 | 57 | 10 | 3 | 120 | 3.2 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20207 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 20 | 59 | 10 | 3 | 120 | 3.5 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
WB20208 | WEBA | 19120-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 120° | ハイス | - | 25 | 63 | 10 | 3 | 120 | 3.8 | - | ◎ | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
WB20378 | WEBA | 19090-2 | カッタ(シャンク) | カウンターシンク | TiAlNコート 3枚刃カウンターシンク 90° | ハイス | ○ | 4 | 40 | 4 | 3 | 90 | 1.2 | - | 〇 | 〇 | ◎ | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20379 | WEBA | 19090-2 | カッタ(シャンク) | カウンターシンク | TiAlNコート 3枚刃カウンターシンク 90° | ハイス | ○ | 4.3 | 40 | 4 | 3 | 90 | 1.5 | - | 〇 | 〇 | ◎ | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20380 | WEBA | 19090-2 | カッタ(シャンク) | カウンターシンク | TiAlNコート 3枚刃カウンターシンク 90° | ハイス | ○ | 5 | 40 | 4 | 3 | 90 | 1.5 | - | 〇 | 〇 | ◎ | ◎ | 〇 | 〇 |
