| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

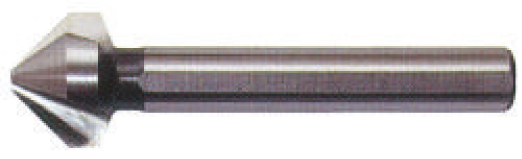

WB20076 | WEBA | 19090-0 | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° | ハイス | - | No.1(6.3・8.3・10.4・12.4・16.5・20.5) | 3 | 90 | - | ◎ | ◎ | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||||||
|
WM20179 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 4.3 | 40 | 4 | 3 | 90 | 1.3 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20180 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 5.3 | 40 | 4 | 3 | 90 | 1.5 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20181 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 6 | 45 | 5 | 3 | 90 | 1.5 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20182 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 6.3 | 45 | 5 | 3 | 90 | 1.5 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20183 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 8 | 50 | 6 | 3 | 90 | 2 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20184 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 8.3 | 50 | 6 | 3 | 90 | 2 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20185 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 10 | 50 | 6 | 3 | 90 | 2.5 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20186 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 10.4 | 50 | 6 | 3 | 90 | 2.5 | - | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
WM20187 | WaterMills | WMC5C | カッタ(シャンク) | カウンターシンク | 3枚刃カウンターシンク 90° コバルトハイス鋼 | ハイス | - | 12 | 56 | 8 | 3 | 90 | 2.8 | - | 〇 | 〇 | 〇 |
