| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

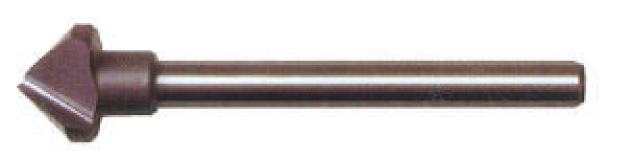

WB20362 | WEBA | 21792-0 | カッタ(シャンク) | カウンターシンク | 1枚刃カウンターシンク90°ロングシャンク | ハイス | - | 10 | 107 | 10 | 1 | 90 | 1～10 | - | 〇 | 〇 | ◎ | 〇 | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20363 | WEBA | 21792-0 | カッタ(シャンク) | カウンターシンク | 1枚刃カウンターシンク90°ロングシャンク | ハイス | - | 15 | 113 | 10 | 1 | 90 | 2～15 | - | 〇 | 〇 | ◎ | 〇 | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20364 | WEBA | 21792-0 | カッタ(シャンク) | カウンターシンク | 1枚刃カウンターシンク90°ロングシャンク | ハイス | - | 20 | 125 | 10 | 1 | 90 | 2～20 | - | 〇 | 〇 | ◎ | 〇 | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20365 | WEBA | 21792-0 | カッタ(シャンク) | カウンターシンク | 1枚刃カウンターシンク90°ロングシャンク | ハイス | - | 25 | 130 | 10 | 1 | 90 | 2～25 | - | 〇 | 〇 | ◎ | 〇 | ◎ | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
WB20242 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 5 | 50 | 5 | 1 | 60 | 1～5 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20243 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 10 | 60 | 10 | 1 | 60 | 1～10 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20244 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 15 | 65 | 10 | 1 | 60 | 2～15 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20245 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 20 | 73 | 10 | 1 | 60 | 2～20 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20572 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 25 | 80 | 10 | 1 | 60 | 2～25 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||||
|
|
WB20246 | WEBA | 21611-1 | カッタ(シャンク) | カウンターシンク | TiNコート 1枚刃カウンターシンク60° | ハイス | ○ | 30 | 82 | 12 | 1 | 60 | 3～30 | - | ◎ | ◎ | 〇 | ◎ | 〇 | 〇 |
