| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
EI20084 | 栄工舎 | AHEL2 | エンドミル | スクエアエンドミル | エアホールエンドミル ロング | 超硬先ムク | - | AHEL2+20 | 20 | 60.0 | 200 | 20 | 2 | 30 | - | 〇 | ◎ | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||||
|
|
EI20085 | 栄工舎 | AHEL2 | エンドミル | スクエアエンドミル | エアホールエンドミル ロング | 超硬先ムク | - | AHEL2+25 | 25 | 80.0 | 250 | 25 | 2 | 30 | - | 〇 | ◎ | ◎ | ◎ | |||||||||||||||||||||||||||||||||||||||||||
|

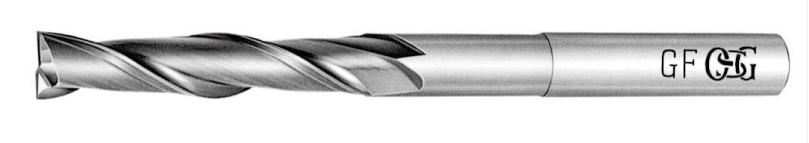

OS31774 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537004 | 2 | 10.0 | 75 | 4 | 2 | 20.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31775 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537006 | 3 | 15.0 | 75 | 4 | 2 | 30.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31776 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537008 | 4 | 20.0 | 75 | 4 | 2 | 40.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31777 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537010 | 5 | 25.0 | 100 | 6 | 2 | 50.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31778 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537012 | 6 | 30.0 | 100 | 6 | 2 | 60.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31779 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537014 | 7 | 35.0 | 110 | 6 | 2 | 30 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31780 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537016 | 8 | 40.0 | 110 | 8 | 2 | 70.0 | 30 | - | ◎ | |||||||||||||||||||||||||||||||||||||||||||||
|
|
OS31781 | オーエスジー | GF-EDR | エンドミル | スクエアエンドミル | グラファイト用 2刃レギュラ形 | 超硬ソリッド | - | 8537018 | 9 | 45.0 | 120 | 8 | 2 | 30 | - | ◎ |
